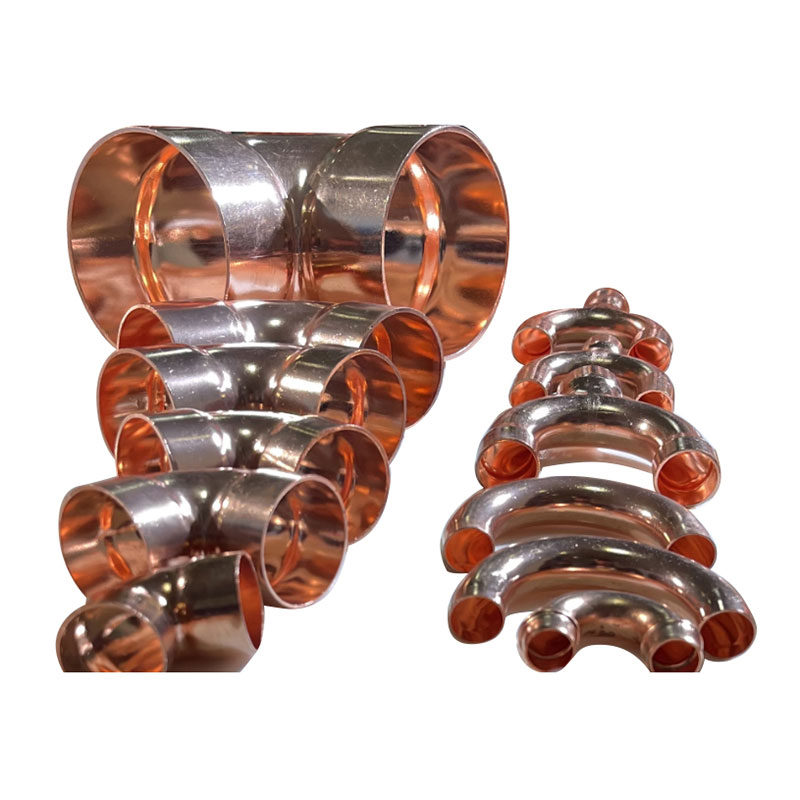

तपाईं हाम्रो कारखाना द्वारा उत्पादित Gangxin दायाँ कोण कुहिनो किन्नको लागि आश्वस्त हुन सक्नुहुन्छ। यो उत्पादन नवीनतम वातावरण संरक्षण प्रविधि, उच्च उत्पादन घनत्व, बलियो दबाब प्रतिरोध, ROHS र REACH पर्यावरण संरक्षण परीक्षण, सुन्दर उपस्थिति, सुविधाजनक स्थापना आकार, उन्नत प्रविधि संग लाइनमा बनाइएको छ;
दायाँ कोण कुहिनो तामाको पाइप जडान गर्न प्रयोग गरिने पाइप एसेम्ब्लीको एक प्रकार हो, मुख्यतया रेफ्रिजरेसन, वातानुकूलित, पानी तताउने र अन्य प्रणालीहरूमा प्रयोग गरिन्छ, पाइपहरू बीच 90 डिग्री दायाँ कोण स्टीयरिङ प्राप्त गर्न। यस प्रकारको कुहिनो सामान्यतया तामाले बनेको हुन्छ, राम्रो थर्मल चालकता र जंग प्रतिरोधी हुन्छ, पाइप प्रणालीहरूका लागि उपयुक्त हुन्छ जुन बारम्बार घुमाउनुपर्छ। तामा 90° कुहिनोमा एप्लिकेसनहरूको विस्तृत दायरा छ, जसमा वातानुकूलित, रेफ्रिजरेसन वा तामाको पानीको पाइप जडानमा सीमित छैन। अमेरिकी मानक ASME B16.22, युरोपेली मानक EN1254-1, ब्रिटिश मानक BS864 र अस्ट्रेलियाली मानक AS364 जस्ता निश्चित राष्ट्रिय र अन्तर्राष्ट्रिय मापदण्डहरू अनुसार यसको डिजाइन र निर्माण उत्पादनहरूको सुरक्षा र आदानप्रदान सुनिश्चित गर्न। थप रूपमा, दायाँ कोण कुहिनो उत्पादन प्रविधिमा उन्नत छ। यसको घनत्व बढाउनको लागि नयाँ एक्सट्रुजन बनाउने प्रविधि हो। कम्प्रेसिभ बल परीक्षणले देखाउँछ कि तामाको पाइप जोडीको दबाब 32Mpa सम्म छ, पारंपरिक दबाव पाइपलाइनहरूमा प्रयोग गर्न धेरै सुरक्षित छ। यी कुहिनोहरू तामाको पाइपको सीधा जडानको लागि मात्र उपयुक्त छैनन्, जडान घटाउनका लागि पनि उपयुक्त छन्, विभिन्न अनुप्रयोग आवश्यकताहरू पूरा गर्न विभिन्न विनिर्देशहरू र प्रकारहरूमा उपलब्ध तामाको पाइपको विभिन्न व्यासहरू बीचको जडान हो। किनभने तामाको राम्रो विद्युतीय र थर्मल चालकता छ, सर्किट जडानको भागको रूपमा, विद्युतीय र इलेक्ट्रोनिक क्षेत्रमा दायाँ कोण कुहिनोको पनि एक निश्चित अनुप्रयोग छ।
|
मोडेल |
SIZE |
A(F) |
B |
T |
X |
टिप्पणी गर्नुहोस् |
|
(मिमी) |
||||||
|
GX-W-01 |
9.52 |
९.५२+०.१५ |
९.०+१.० |
0.80 |
12.8 |
|
|
GX-W-02 |
12.70 |
१२.७७+०.१५ |
९.०+१.० |
0.80 |
14.4 |
|
|
GX-W-03 |
15.88 |
१५.९५+०.१५ |
११.०+१.० |
0.90 |
15.9 |
|
|
GX-W-04 |
19.05 |
१९.१२+०.१५ |
१५+१.० |
0.90 |
17.5 |
|
|
GX-W-05 |
22.20 |
२२.३२+०.१५ |
१५+१.० |
0.90 |
19.1 |
|
|
GX-W-06 |
25.40 |
२५.४९+०.१५ |
१५+१.० |
1.09 |
20.7 |
|
|
GX-W-07 |
28.60 |
२८.७२+०.१५ |
२०+१.० |
1.09 |
22.3 |
|
|
GX-W-08 |
31.75 |
३१.८४+०.१५ |
२५+१.५ |
1.09 |
23.9 |
|
|
GX-W-09 |
35.00 |
35.1+0.15 |
१२.०+१.५ |
1.09 |
25.5 |
|
|
GX-W-10 |
38.10 |
३८.२२+०.१५ |
१२.०+१.५ |
1.09 |
27.1 |
|
|
GX-W-11 |
41.30 |
४१.४+०.१५ |
१२.०+१.५ |
1.09 |
28.7 |
|
|
GX-W-12 |
42.00 |
४२.१+०.१५ |
१२.०+१.५ |
1.09 |
29.0 |
|
|
GX-W-13 |
50.80 |
५०.९२+०.१५ |
१२.०+१.५ |
1.09 |
33.4 |
|
|
GX-W-14 |
54.00 |
५४.१+०.१५ |
१२.०+१.५ |
1.09 |
35.0 |
|
|
GX-W-15 |
63.50 |
६३.६५+०.१५ |
१२.०+१.५ |
1.09 |
39.8 |
|
|
GX-W-16 |
66.70 |
६६.८५+०.१५ |
१२.०+१.५ |
1.09 |
41.4 |
|
|
GX-W-17 |
76.20 |
७६.४५+०.१५ |
१५.०+२.० |
1.47 |
46.1 |
|
|
GX-W-18 |
79.40 |
७९.५२+०.१५ |
१५.०+२.० |
1.47 |
47.7 |
|
|
GX-W-19 |
101.60 |
१०१.८५+०.१५ |
१५.०+२.० |
1.47 |
58.8 |
|
|
GX-W-20 |
105.00 |
१०५.२५+०.१५ |
१५.०+२.० |
1.47 |
60.5 |
|
|
GX-W-21 |
127.00 |
१२७.२५+०.१५ |
१५.०+२.० |
2.00 |
71.5 |
|
|
GX-W-22 |
152.40 |
१५२.६५+०.१५ |
२०.०+२.० |
2.50 |
84.2 |
